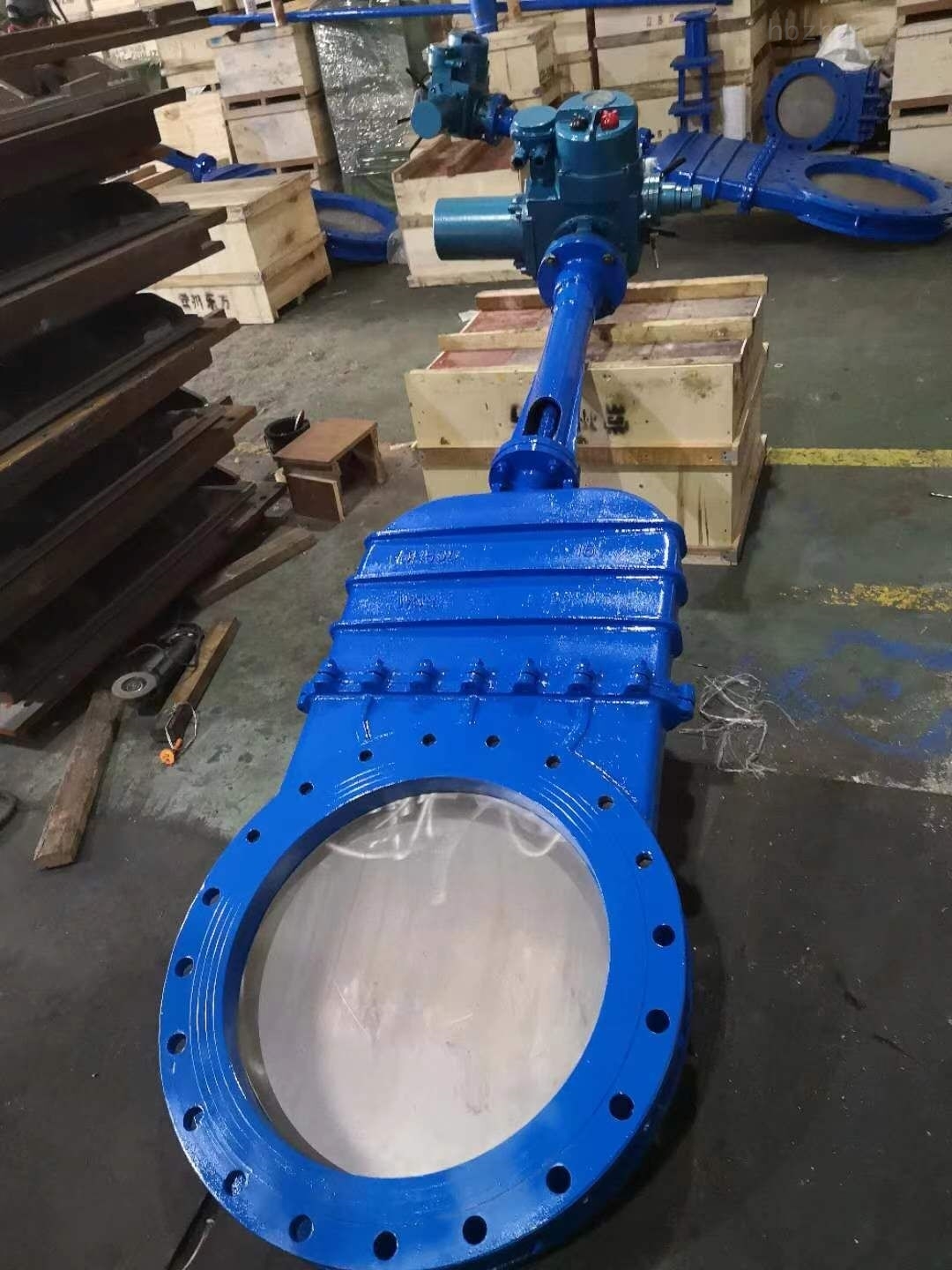

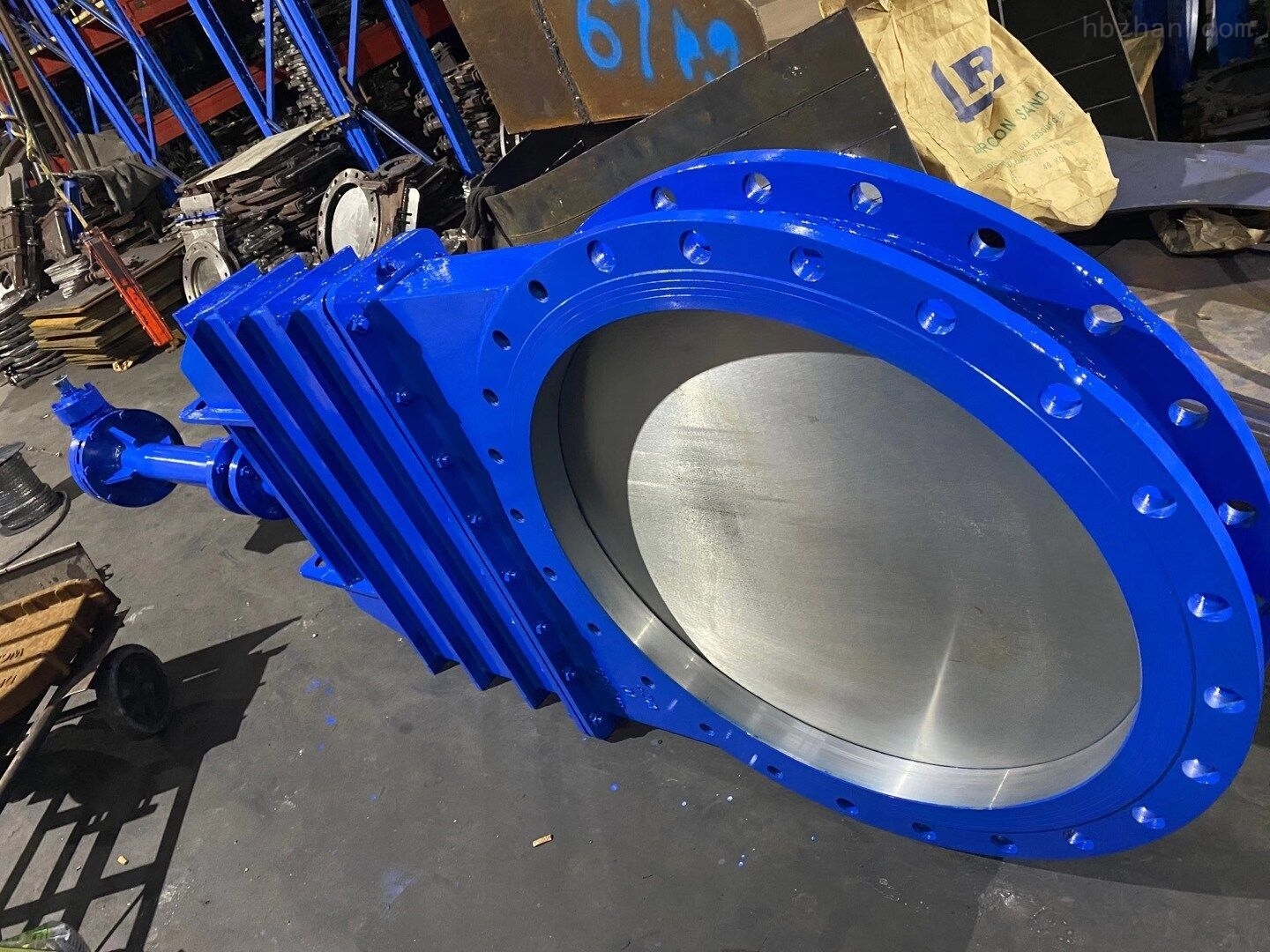

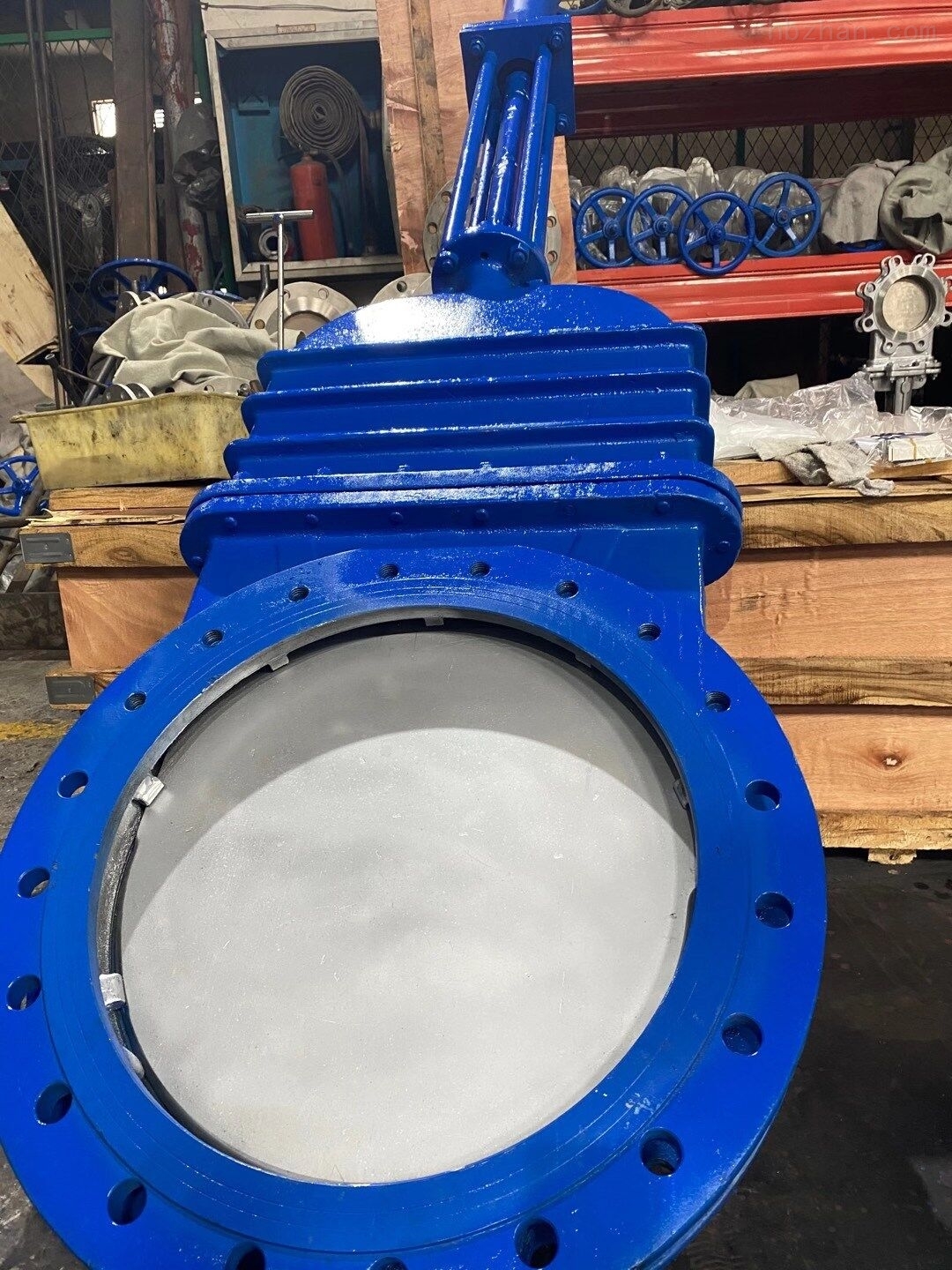

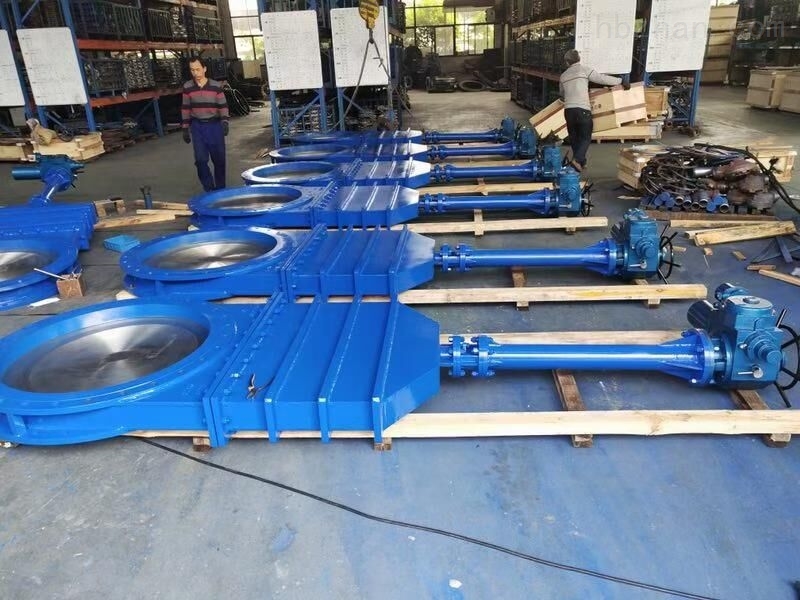

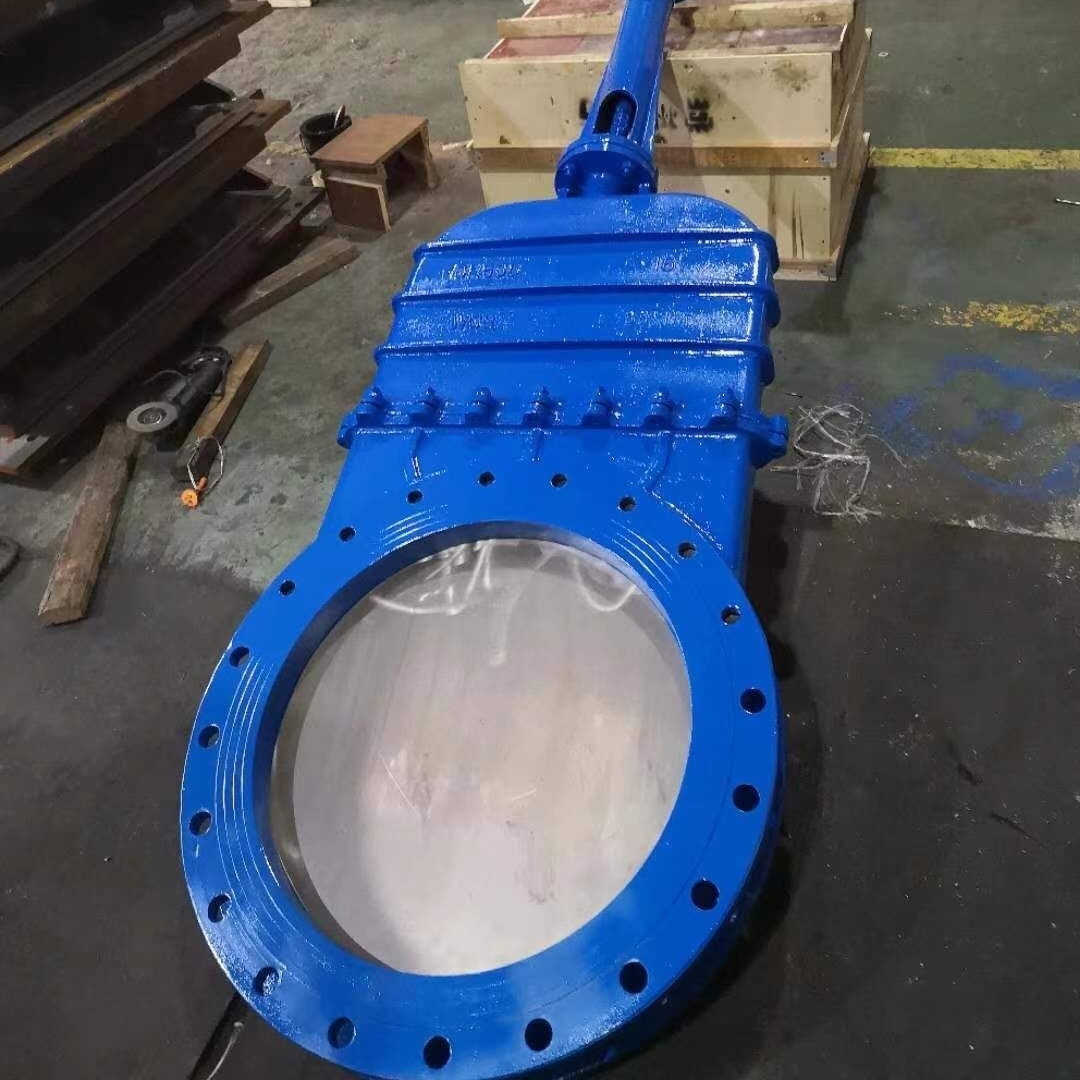

电动大口径刀闸阀 污水处理闸门

描述:电动大口径刀闸阀 污水处理闸门闸板底部的斜切面具有切断介质的功能,使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封,可以根据客户对密封要求选型。

  • 产品型号:河南
  • 厂商性质:生产厂家
  • 更新时间:2024-03-06
  • 访问量:1109
产品详情/ PRODUCT DETAIL

标题:电动大口径刀闸阀 污水处理闸门

产品概述

电动大口径刀闸阀  污水处理闸门介绍:

 刀形闸阀,是一种结构长度短、体积小、密封可靠、使用寿命长的暗杆式刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构,其特点为,阀体为平面板状结构、与管道对夹连接,闸板采用单闸板,一侧与阀体阀座密封,背面与阀体另一侧之间楔形接触,密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块,阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等X点。适宜在含粉尘或焦油的煤气管线中使用。

电动大口径刀闸阀  污水处理闸门产品特点:

l、刀形闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~1400mm,明杆DN50~1400mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得良好的密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
4、刀形闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、刀形闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、刀形闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度:软密封(PTFE):-40℃~180℃;碳素钢:-30℃~425℃;不锈钢:-40℃~600℃;铬钼钒钢:≤550℃;工作压力:0.6~1.6MPa

大口径刀闸阀  污水处理闸门技术参数:

产品型号:PZ273H-10C、PZ273X-10C、PZ273W-10P
      外型结构:凸耳、梅花、圆型
      公称通径范围:DN50-DN2000
      公称压力范围:国标、美标、日标、德标、英标
      材质:铸钢、不锈钢、
      闸板材质:2Cr13、201、304、316、316L
      连接形式:法兰、对夹
      阀座密封圈:叮腈橡胶、三元乙丙橡胶、氟橡胶、四氟
      堆焊2Cr13、不锈钢、硬质合金
      填料密封:含油四氟盘根
      适用介质:污水、粉体颗粒、纸浆、矿浆、煤渣
