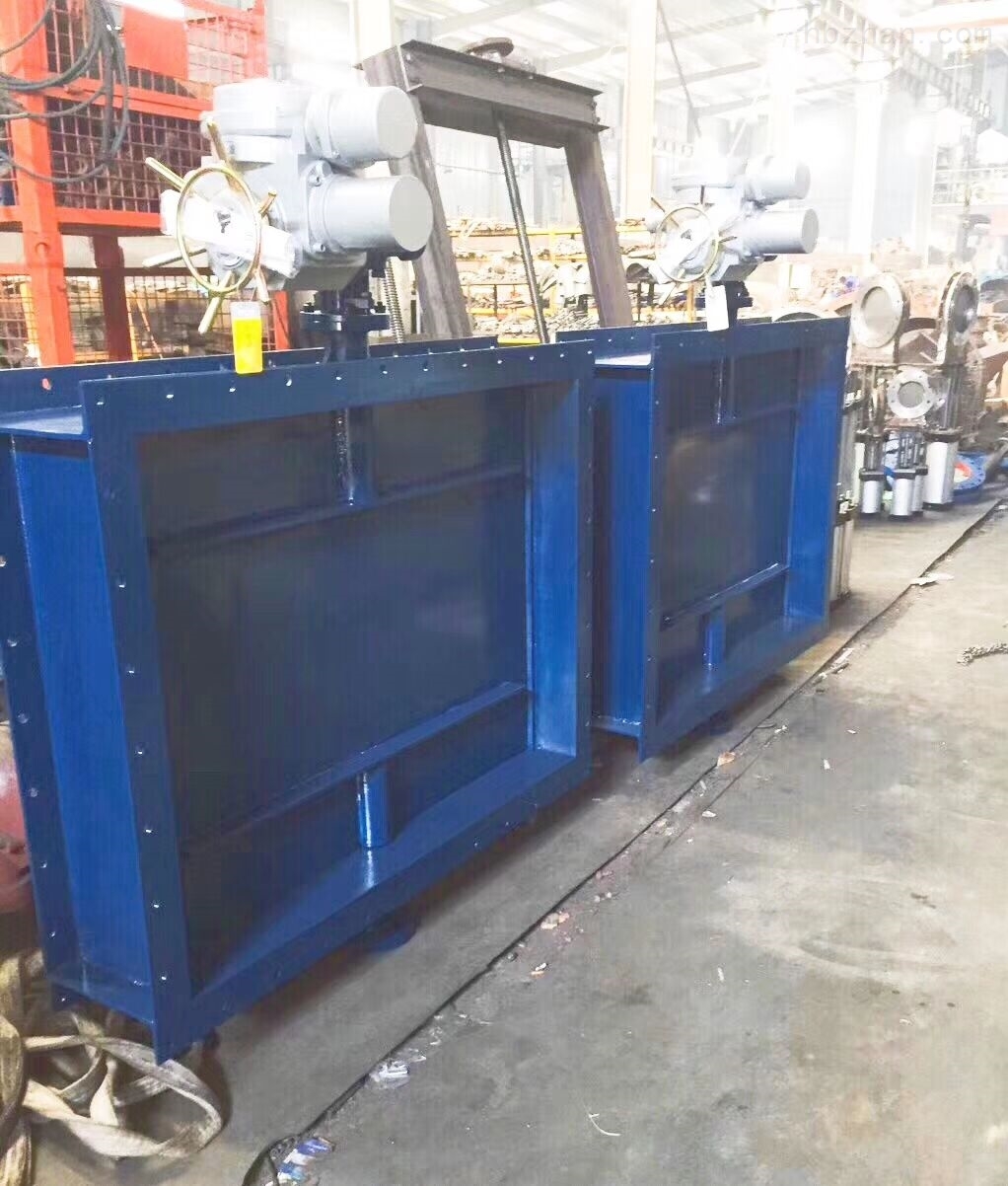

手动方形插板阀

描述:手动方形插板阀操作方便,能随时调整开度。 是用粉料、晶粒料、颗粒料及小块物料的流量,输送量的主要控制设备。

  • 产品型号:河南
  • 厂商性质:生产厂家
  • 更新时间:2020-08-02
  • 访问量:1314
产品详情/ PRODUCT DETAIL

标题:手动方形插板阀

产品概述

手动方形插板阀介绍:

 方形手动插板阀结构简单、操作灵活、重量轻、无卡阻、装拆方便;特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整开度。采用优质碳素钢焊接结构,其强度高、性能好、使用寿命长。 结构简单、操纵灵活、重量轻、无卡阻。手动闸板阀特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节。安装不受角度限制,操作方便,能随时调整尺度。

手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点,手动插板阀可水平安装或是垂直安装,具有防磨损和自动补偿功能寿命长等特点。手动插板阀密封结构可以分软密封、硬密封结构。密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。手动插板阀在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。手动插板阀又称手动螺旋闸阀与手动螺旋插板阀,主要由框架、闸板、丝杆、螺母、手轮等零件构成,通过手转动手轮使丝杆带动闸板沿水平方上下反复运动,使手动插板阀达到启闭目的。

​​手动方形插板阀应用特点:

1,手动插板阀经常与卸料装置或是料仓配套使用,手动螺旋闸阀采用法兰连接安装简易,进出料口有方形和圆形两种,根据口径的大小有几十种规格,广泛应用于冶金、碳素、化工、建材等行业。

2,手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点,手动螺旋闸阀可水平安装或是垂直安装,具有防磨损和自动补偿功能寿命长等特点。

3,手动插板阀在正常的使用过程中各传动部位应定期检查,加润滑油做好维护。 螺旋闸门结构简单、操作灵活重量轻、无卡阻、切断快、特别适用于各类固体物料和φ50左右块状,固状物料的输送及流量调节,安装不受角度限制。操作方便,能随时调整开度。 是用粉料、晶粒料、颗粒料及小块物料的流量,输送量的主要控制设备,螺旋闸门广泛用于冶金、矿山、建材、粮食、化工等行业的库顶、库底及送料口等。

安装流程

  1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;

  2.各连接部位螺栓,要求均匀拧紧;

  3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

  4.用户在安装阀门前,要校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

  5.用户在安装阀门时,要预留阀门驱动的必要空间;

  6.驱动装置的接线须按线路图进行;

  7.刀型闸阀要定期保养,不得随意碰撞及挤压,以免影响密封。
