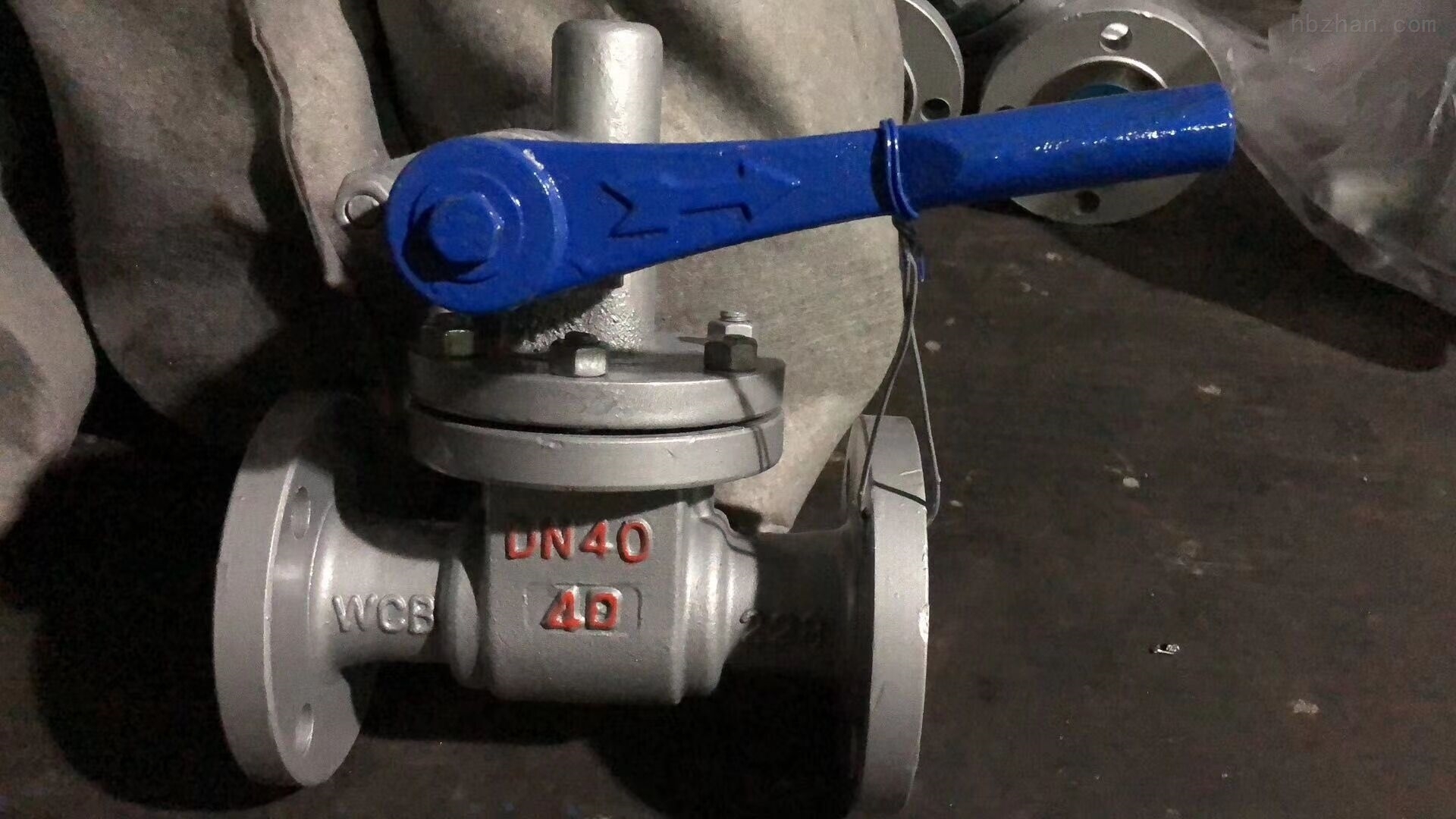

手动快速排污阀

点击放大
产品型号:
P44H/Z44H
产品报价:
199
产品特点:
手动快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。Z44H排污阀不仅结构简单、密封性好,而且安装尺寸小、材料耗用少、重量轻、体积小,特别是驱动力矩小,操作简便,易实现快速启闭。
  P44H/Z44H手动快速排污阀的详细资料:

手动快速排污阀介绍:

快速排污阀Z44H快速排污阀是由闸阀演变而来的,利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好,而且体积小,重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷。虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封。密封压差还应小于启闭压差,以确保开启灵活。

手动快速排污阀特点:

1.阀体与阀盖采用夹箍式连bai接,结构紧凑du,拆卸方便,便于安装,支管为焊接连接。zhi
2.采用压力自紧式密封结构dao,密封圈由成型的石棉盘根制成,介质压力越高、密封性越好。
3.介质由支管流入向下排污。
4.阀瓣为活塞式结构,并进行渗硼处理。耐腐蚀,抗冲蚀。使用寿命长。

安装说明
1. 多通排污阀必须垂直安装在水平管道上。
2. 将管道清洗干净后,才可安装阀门。
1.逆时针转动手轮阀杆带动阀芯逐渐上移,密封面脱开,阀芯上的导流座逐渐移出阀座内孔,形成窄缝间隙,介质通过阀座上的对称节流孔进入阀座内部,少量介质可通过窄缝流出,逐渐降低系统压力。
2.继续逆时针转动手轮,阀芯向上运动,导流座上的节流孔移出阀座内腔,较多的介质通过导流座和阀套节流后顺利排出。
3.继续逆时针转动手轮,阀芯向上移至全开位置,此时,介质压力大大降低,大量杂质可直接从阀套节流孔处排出,并在倒置的密封座处形成涡流,不断清洁密封面,防止杂质粘附在密封面上。
阀门关闭过程:
4.顺时针转动阀门,阀杆带动阀芯下移,此时排污已结束,系统压力较低,阀套上的节流孔面积逐渐减小,导向套靠近阀座,并改变介质流向,介质经节流后以一定速度通过阀芯和阀做密封面,逐渐加强对密封面的清洁力度。
5.继续转动手轮,阀芯上的导流座进入阀座内孔,形成窄缝节流,由于排污接近结束,介质中杂质已经较少,导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面,介质通过窄缝快速流出,彻底清扫密封面,保证密封副接触时达到零泄漏。
6.继续转动手轮,阀芯和密封座接触。实现密封。

产品相关关键字: 中型自动排污阀 手动快速排污阀 阀套式排污阀 铸钢快速排污阀 快速法兰排污阀
