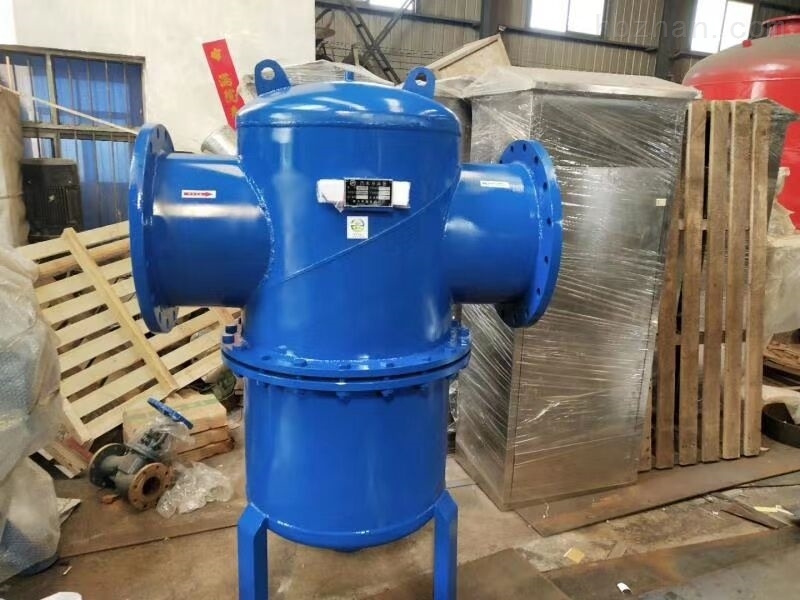

锅炉汽汽水分离器 蒸汽锅炉

描述:锅炉汽汽水分离器大量含水的压缩空气进入汽水分离器,并在其中以离心向下倾斜式运动;夹带的水份由于速度降低而被分离出来;被分离的液体流经自动疏水阀排出,干燥清洁的蒸汽从分离器出口排出。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-03-06
  • 访问量:2470
产品详情/ PRODUCT DETAIL

标题:锅炉汽汽水分离器 蒸汽锅炉

产品概述

锅炉汽汽水分离器介绍:

蒸汽分水器是作为分离蒸汽中的水滴之用。凡需要除掉蒸汽中水滴的地方,在其入口前的管道上,应设置蒸汽分水器。

进装置的蒸汽主管上需设置蒸汽分水器,DN≤100的蒸汽分水器直接焊在管廊上的蒸汽主管上,DN≥150的蒸汽分水器由于体积和自重较大,应布置在地面上。

装置内自产的饱和蒸汽在并入相应管网前,蒸汽进入汽轮机之前,应设置蒸汽分水器。

蒸汽分水器已按接管尺寸考虑了相应的分离面积,可直接根据蒸汽管径选用。

蒸汽分水器的设计压力为1.3MPa,设计温度为300℃,尺寸参数符合石油化工装置工艺管道安装设计手册的规定,也可根据用户改进此数据。

锅炉汽汽水分离器产品特点

●气液分离效率高,可除去99%的液态水份(≥10μm)

●不锈钢捕沫丝网,可以确保使用寿命

●大口径管道、筒体设计,整套设备压力损失≤0.002MPa,节约能耗

●丝网可反复清洗,正常工况下一年清洗一次

●大口径排污口,可以保证排污顺畅

●可选配自动排水装置,并有浮球或电子控制可选

规格型号

型号

进出口径

排气口径

排水口径

H

(mm)

H1(mm)

E

(mm)

D

(mm)

重量

(kg)

ZA-FSQ50

DN50

DN20

DN20

712

415

460

159

20

ZA-FSQ80

DN80

DN20

DN20

896

538

574

273

55

ZA-FSQ100

DN100

DN20

DN20

1046

634

678

377

111

ZA-FSQ150

DN150

DN20

DN25

1758

1288

916

500

196

ZA-FSQ200

DN200

DN20

DN25

1990

1385

1120

700

382

ZA-FSQ250

DN250

DN20

DN25

2040

1390

1220

800

468

ZA-FSQ300

DN300

DN20

DN25

2292

1562

1424

1000

777
