固定式不锈钢球阀

描述:固定式不锈钢球阀球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

  • 产品型号:河南
  • 厂商性质:生产厂家
  • 更新时间:2024-03-05
  • 访问量:1712
产品详情/ PRODUCT DETAIL

标题:固定式不锈钢球阀

产品概述

固定式不锈钢球阀介绍:

固定式涡轮球阀Q347F固定式涡轮适用于工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。Q347F涡轮固定式不锈钢球阀适用介质为:水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性和强氧化性介质。Q347F不锈钢固定式涡轮球阀操作方式有:手动、气动、电动、液动和气液联动等。 固定球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

不锈钢法兰球阀结构特点:
1.使用寿命长、密封环选用自润滑聚四氟乙烯材料。球体与密封环微摩擦,有效提高使用寿命。
2.体积小,重量轻,易于安装保养。
3.固定式球阀结构可任意方向安装与管路的任何部位。
4.V型接叠轴向填料,达到防腐*密封。

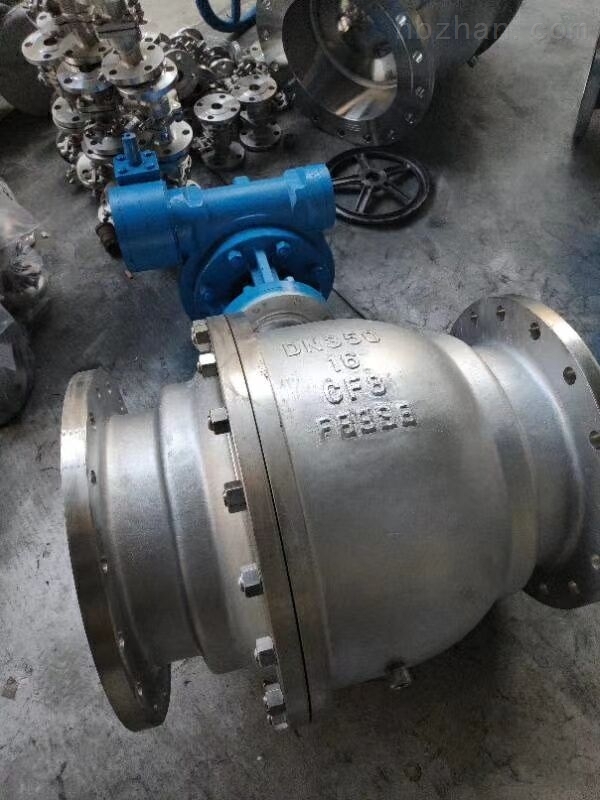

固定式不锈钢球阀

连接尺寸及重量

公称通径DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500
Wt(Kg)2.53567.5101520336093175



Q41W-40P/R国标法兰不锈钢硬密封球阀   PN4.0MPa 连接尺寸及重量



公称通径DN1520253240506580100125150200
L130140150180200220250280320400400400
H5963758595107142152178252272342
W1301301602302304004007001100110015001500
Wt(Kg)345791218284675106190



Q41W-64P/R国标法兰不锈钢硬密封球阀   PN6.4MPa 连接尺寸及重量



公称通径DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001100110015001800
Wt(Kg)6.57812141828406598140250



Q41W-16P Q41W-25P Q41W-40P Q41W-64P Q41W-16R Q41W-25R Q41W-40R Q41W-64R  国标硬密封球阀 不锈钢硬密封球阀 金属硬密封球阀
