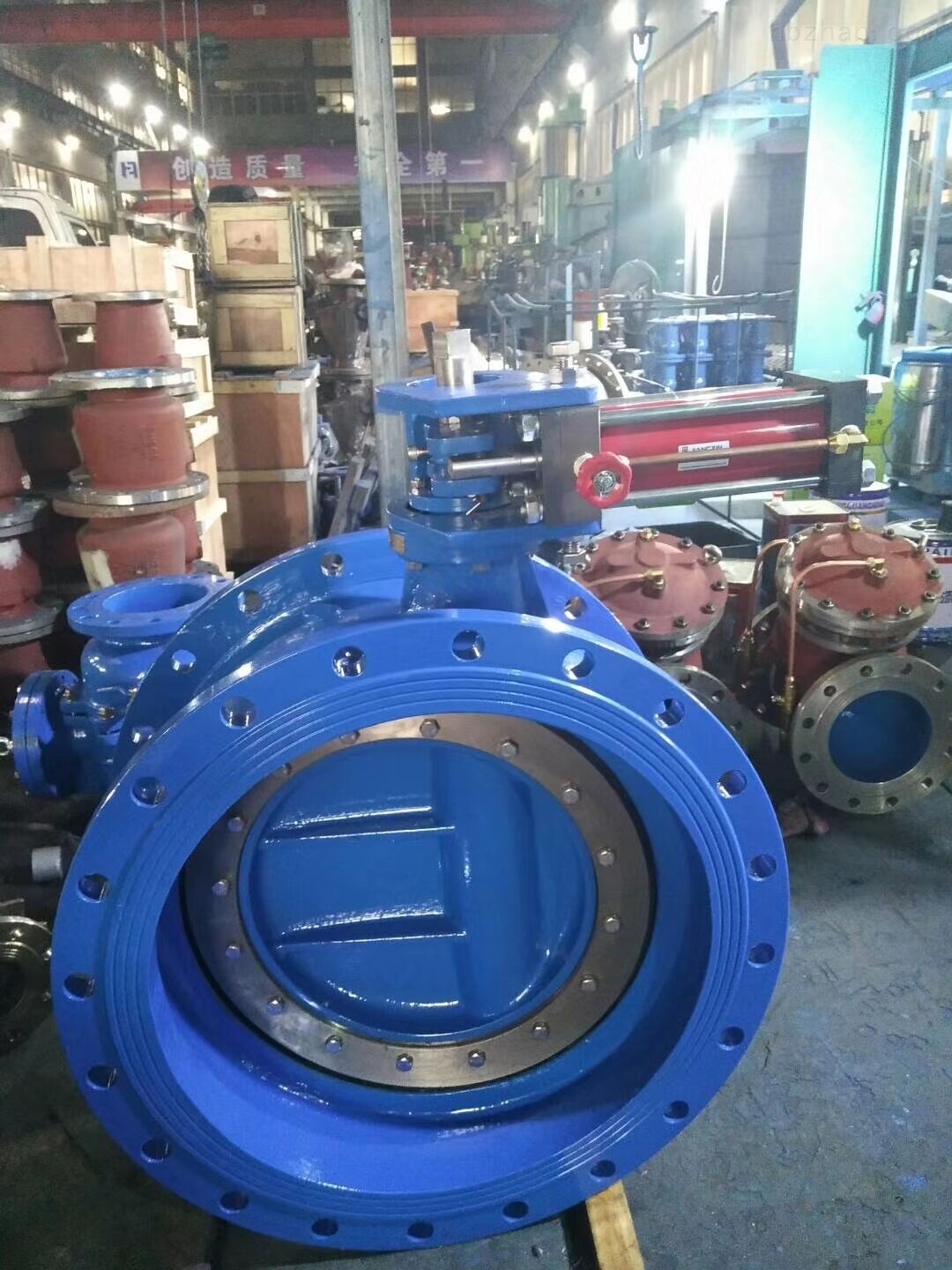

缓闭消声蝶式止回阀 HH47X

点击放大
产品型号:
河南
产品报价:
产品特点:
缓闭消声蝶式止回阀 HH47X主要安装于水利、电力、给排水等各类泵站的水泵出口,替代止回阀和闸阀的功能。工作时,阀门与管道主机配合,按照水力过渡过程原理,通过预设的启闭程序,有效消除管路水锤,实现管路的可靠截止,起到保护管路系统安全的作用。
  河南缓闭消声蝶式止回阀 HH47X的详细资料:

缓闭消声蝶式止回阀 HH47X介绍:

缓闭消声蝶式止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无震动、无嘈声、运行平稳,确保宾馆、住宅环境安静,并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生,截流密封采用叮腈橡胶,密封性能好、减震耐磨、使用寿命长、维修方便等特点。

消声缓闭止回阀主要由阀体活塞后腔的压力通过针型阀缓慢进入储油缸,阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭,达到了既防电机逆转又起到了消降水锤静音的作用。两块半圆阀瓣,回位弹簧,储油缸,缓闭小气缸,针型阀(微量调节阀)组成。靠进口介质的推力作用,将两块阀板平稳推开。在此同时,进口的压力介质周日入储油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端,使小气缸内的活塞杆伸出,当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置,顶住阀瓣不全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用,阀瓣被活塞杆项住。

缓闭消声蝶式止回阀 HH47X特点:

1、      可取代水泵出口处原电动闸阀和止回阀的功能,并把机、电、液系统集成为一个整体,减少占地面积及基建投资。

2、      电液控制功能齐全,无需另外配置即可以作为一个独立的系统单机就地调试、控制;也可以作为集散性控制系统(DCS)的一个设备单元,通过I/O通道由中央计算机进行集中管理,与水泵、及其他管道设备实现联动操作;并配有手动功能,无动力电源时也可以实现手动开、关阀,满足特殊工况下的阀门调试、控制要求。

3、      可控性好,调节范围大、适应性强。电液控制系统设有多处调节点,可以按不同的管道控制要求进行启闭程序设置,保证在满足开、关阀条件时,阀门能够自动按预先设定的时间、角度开启和分快关、慢关两阶段。并能实现无电关阀,有效消除破坏性水锤,防止水泵和水轮机组飞逸事故的发生,降低管网系统的压力波动,保障设备的安全可靠运行。

4、      主阀密封面为三偏心金属密封或双偏心橡胶密封结构,启闭轻松、密封可靠;并有一道额外加大的偏心,使阀门具有良好的自关闭、自密封性能。中、小通径蝶板设计成流线型平板结构,大通径蝶板设计成双平板桁架式结构,排挤小,水流平顺,阀门流阻系数仅为 0.15~0.8,远小于止回阀的流阻系数(1.7~2.6),节能效果明显。

产品相关关键字: 微阻缓闭蝶式止回阀 双重密封重锤式止回阀 液控法兰缓闭止回阀 微阻消声止回阀 重锤式液控缓闭止回阀
