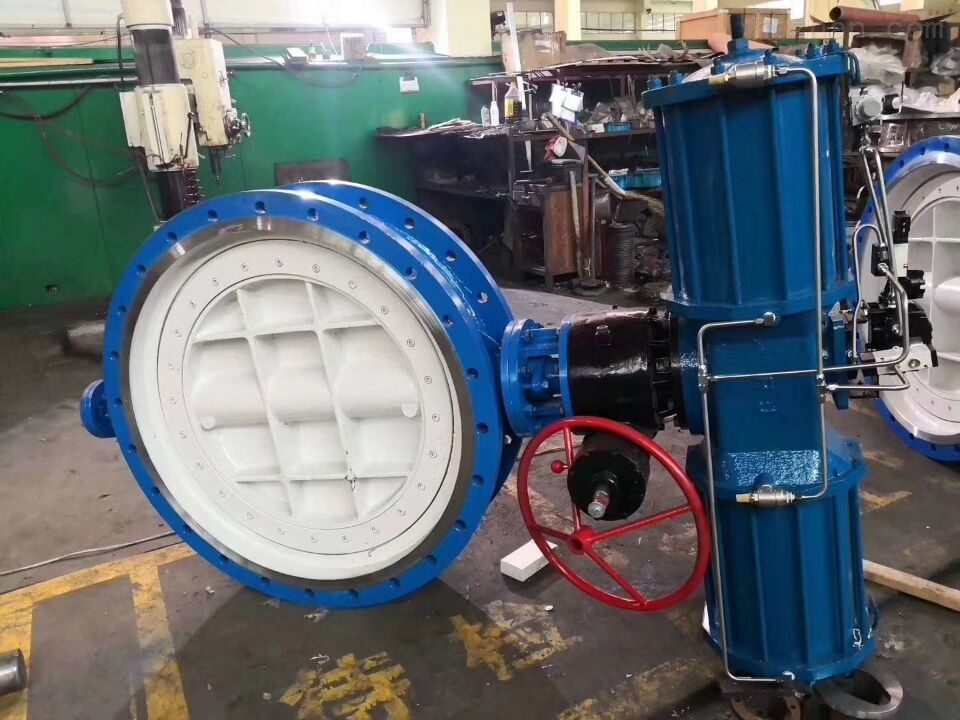

RELATED ARTICLES标题:气动煤气切断蝶阀
产品概述
气动煤气切断蝶阀介绍:
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。 蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于*开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到*密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
气动煤气切断蝶阀主要技术参数与性能
公称压力 1.6/2.5/4.0/6.4Mpa
使用温度范围 -20-185℃-185℃
公称通径 DN25-300mm
阀体材质 304.316.316L.WCB
连接方式 内镙纹、快装、法兰
适用介质 水.油.天然气.及酸.碱等腐蚀性流体
作用方式 切断型.调节型
驱动方式 双作用.单作用.(弹簧复位)
气源压力 (0.4-0.7)Mpa
煤气切断阀/气动阀门气动配套附件
①电磁阀(DC24V、AC220V)(防爆、普通);
②空气减压过滤器(三联件);
③限位开关(防爆、普通);
④手动操作器;
⑤电气定 器(4-20MA)气动阀门定 器(0.15-0.8)Mpa;
⑥可提供各类进口附件。
