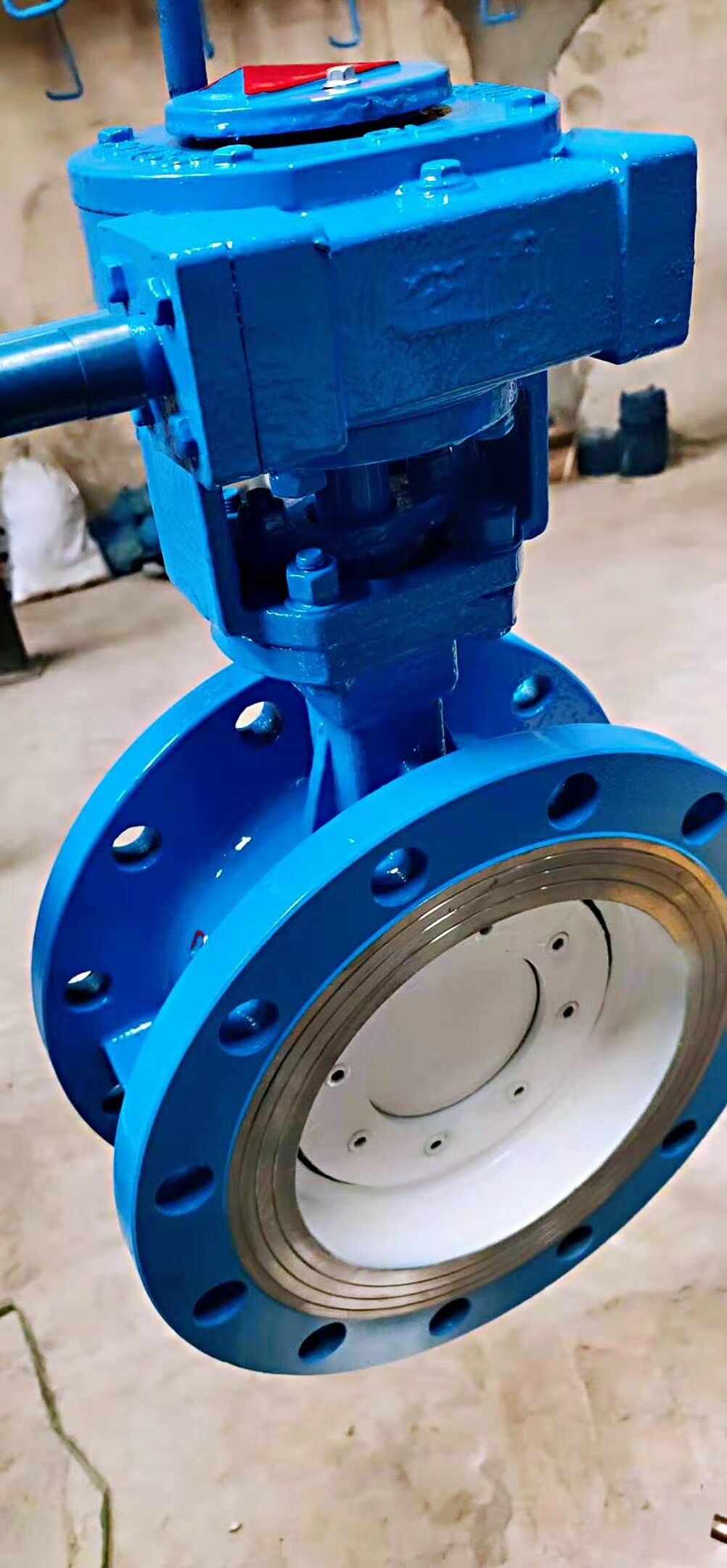

多偏心硬密封蝶阀

描述:多偏心硬密封蝶阀金属硬密封蝶阀系列,系我公司新开发的长寿命、无泄漏、节能型蝶阀。

  • 产品型号:D343H
  • 厂商性质:生产厂家
  • 更新时间:2020-01-05
  • 访问量:601
产品详情/ PRODUCT DETAIL

标题:多偏心硬密封蝶阀

产品概述

多偏心硬密封蝶阀介绍;

三偏心硬密封蝶阀系列产品,是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。适用于介质温度≤65的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体,密封性能可靠,是通用蝶阀向中压高压领域的延伸和发展。在此结构基础上,可采用聚四氟乙烯替代多层次密封圈,形成新一代三偏心四氟密封蝶阀,广泛应用在温度≤200℃的腐蚀性介质中。

多偏心硬密封蝶阀主要性能特点:
1.结构*、型小轻便、操作灵活、省力、方便;
2.密封可靠,可达到气密封无泄漏;
3.流量特性趋于直线调节性有合适;
4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。



扭矩密封:
三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外加驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。

软硬层叠式金属密封结构:
蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。

双向密封:因密封面锥角小于密封材料的磨擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。

防火结构:全金属结构本身具有火灾安全的特性。

阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高、硬度好、耐磨损,可连续启闭60000次以上而无损伤。

密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。

阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。

三维偏心硬密封蝶阀操作灵活、省力、方便、可靠,连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质,也可任意调节介质流量。
