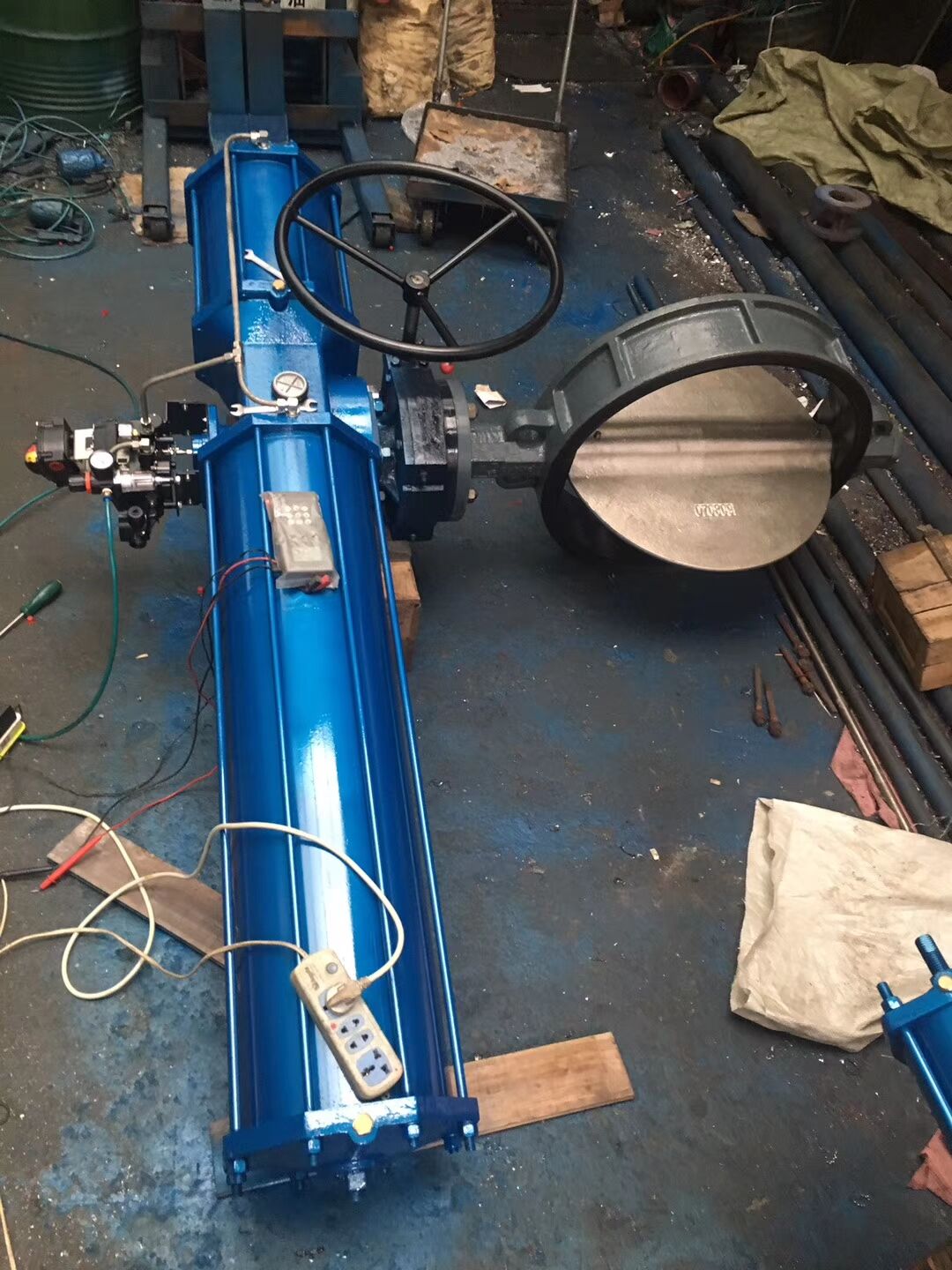

AW气动单作用软密封蝶阀

描述:AW气动单作用软密封蝶阀采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

  • 产品型号:D641X
  • 厂商性质:生产厂家
  • 更新时间:2024-07-22
  • 访问量:817
产品详情/ PRODUCT DETAIL

标题:AW气动单作用软密封蝶阀

产品概述

AW气动单作用软密封蝶阀介绍:

蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。主要由蝶阀和配套气动执行器(GT/AT/AW系列)组成,具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

用标准
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D641X双法兰软密封气动蝶阀 执行机构
采用新型系列AW型气动执行器:
基本设计:气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度:双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度:-20℃ ~ 90℃。
气源压力:0.2 ~ 0.8Mpa(大1.0Mpa)。



AW气动单作用软密封蝶阀主要特点为:
1、设计新颖、合理、结构*,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
