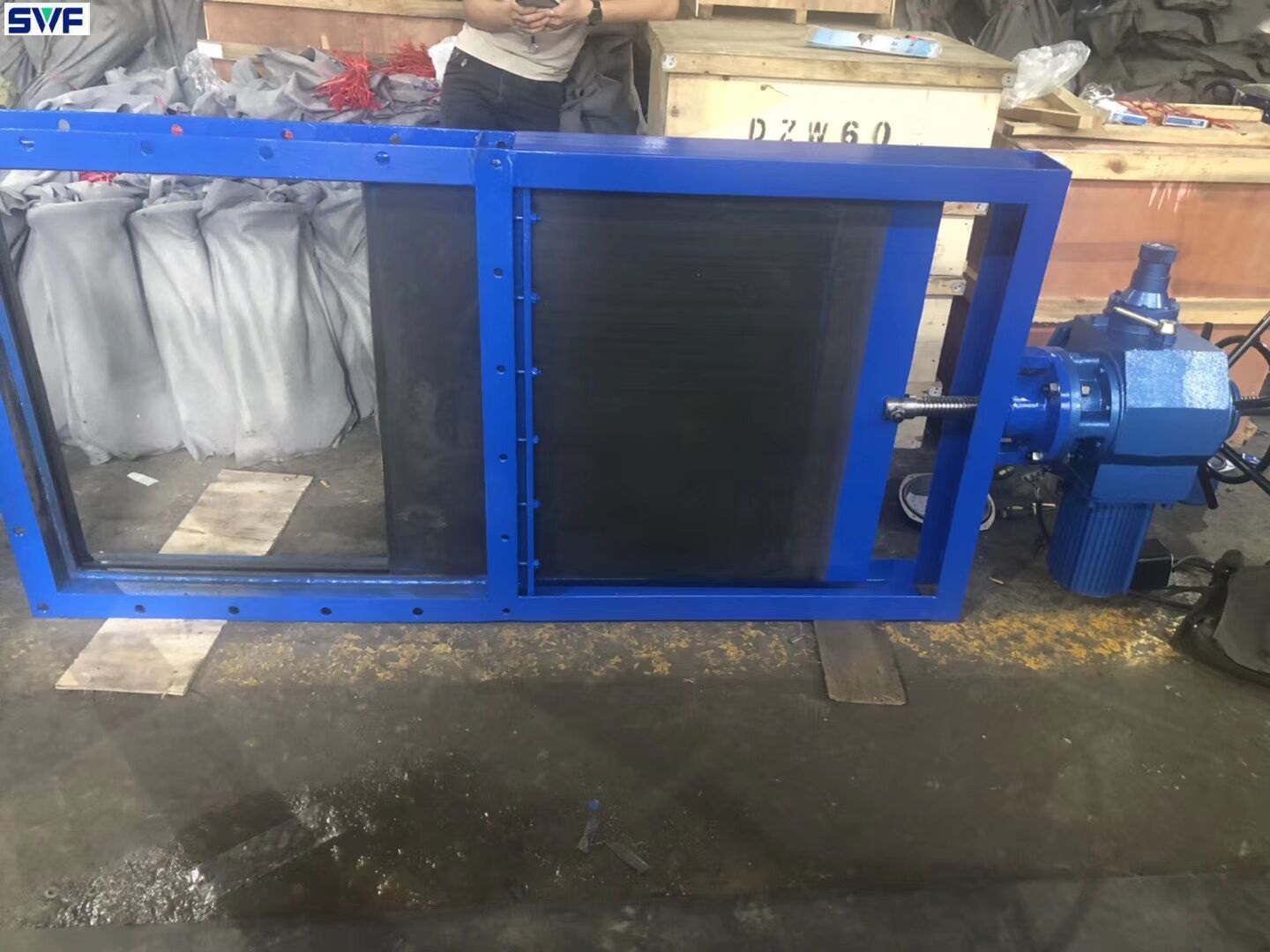

电动螺旋式闸门

描述:电动螺旋式闸门结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-03-04
  • 访问量:669
产品详情/ PRODUCT DETAIL

标题:电动螺旋式闸门

产品概述

电动螺旋式闸门介绍:

电动螺旋闸门(插板阀)用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。

硬密封螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

软密封插板阀经常用于污水处理站排放节流污水,能起到双向密封的效果,有效防止整箱或者反向流水。

电动螺旋式闸门主要零件材料及连接尺寸

类别

A×A

B×B

C×C

H

L

n-d

重量

单向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

100

8-Φ14

70.5

300×300

356×356

396×396

1050

100

8-Φ14

81

400×400

456×456

496×496

140

100

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

120

16-Φ18

147

双向

600×600

660×660

706×706

1830

120

16-Φ18

169

700×700

770×770

820×820

2130

140

20-Φ18

236

800×800

870×870

920×920

2440

140

20-Φ18

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

10741074

1130×1130

2870

160

24-Φ23

636

说明

LMD-单向

I-手轮

距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)

LMS-双向

Ⅱ-链轮



使用说明:

       本阀可水平安装或垂直安装 , 安装时两法兰连接中间必须加密封垫片 , 然后锁紧螺栓。

操作时手轮顺时针旋转为阀关,反之为开,不得在手轮上再增加辅助杠杆。

若存放应使设备处于关闭状态,各传动部位应加润滑油,不允许露天存放或堆置。
