RELATED ARTICLES标题:电动渠道插板阀
产品概述

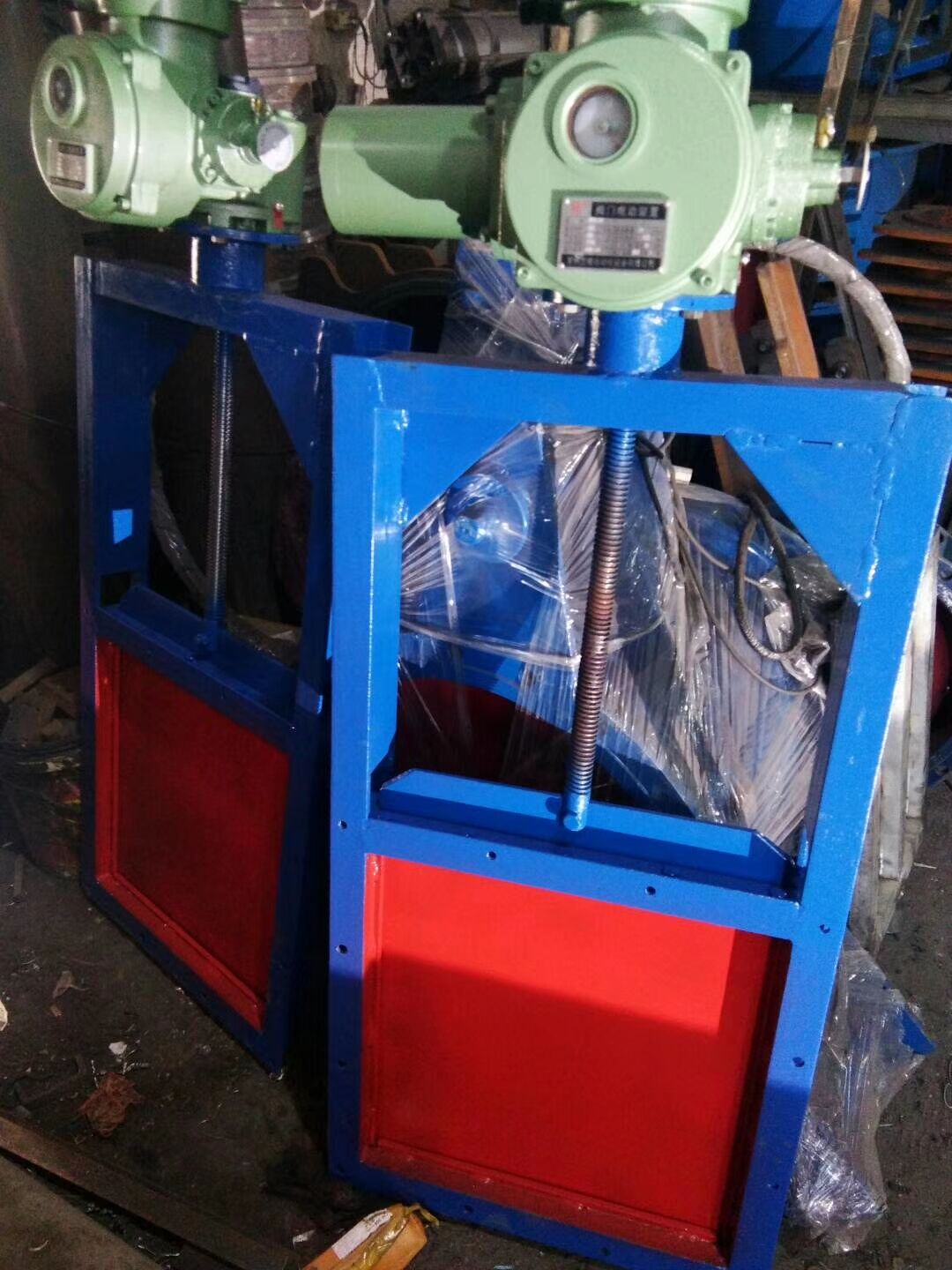

电动渠道插板阀介绍:
电动插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板,闸板的运动方向与流体方向相垂直,电动插板阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。
电动插板阀具有工作平稳,结构简单,操作灵活,强度高,性能好,使用寿命长,省时与省力的优点,也可根据安装环境的要求采用碳钢,不锈钢等材质制作,深受环保,冶金,化工,建材,水泥,食品等行业的好评。
电动渠道插板阀结构特点:
结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制, 操作方便, 能随时调节开度。该阀门有手轮和链轮操纵两种操作形式, I 型为手轮, II 为链轮。单向和双向两种结构形式, LZD 为单向、 LZS 为双向。
电动螺旋闸门、电动插板阀、电动闸板阀工作原理:
主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。
主要零件材料及连接尺寸
类别 |
| A×A | B×B | C×C | H | L | n-d | 重量 |
单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
说明 | LMD-单向 | I-手轮 | 距地面小于1.7米用手轮,大于1.7米用链轮 |
公称通径:200×200、....、1000×1000
适用温度:-10~+200℃
连接法兰:GB/T9113、JB/T79
主体材料:WCB、Q235A、304、316、304L、316L
密封型式:硬密封、软密封配套附件:
1、安装法兰
2、电磁阀
3、空气过滤器
