气动不锈钢切断球阀

描述:气动不锈钢切断球阀主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。

  • 产品型号:山西
  • 厂商性质:生产厂家
  • 更新时间:2024-03-04
  • 访问量:786
产品详情/ PRODUCT DETAIL

标题:气动不锈钢切断球阀

产品概述

气动不锈钢切断球阀介绍:

气动不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。*平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

气动不锈钢切断球阀优点:
1、流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
球阀已广泛应用于石油、化工、发电、造纸、原子能、火箭等各部门,以及人们日常生活中。

型号选型:
阀门代号:Q表示球阀;
传动方式代号:6表示气动;
连接代号:4表示法兰;
结构代号:1表示浮动式;
密封面代号:F表示氟塑料、H表示不锈钢;
阀体压力代号:16表示压力;
阀体材料代号:C表示铸钢、P表示304、R表示316;

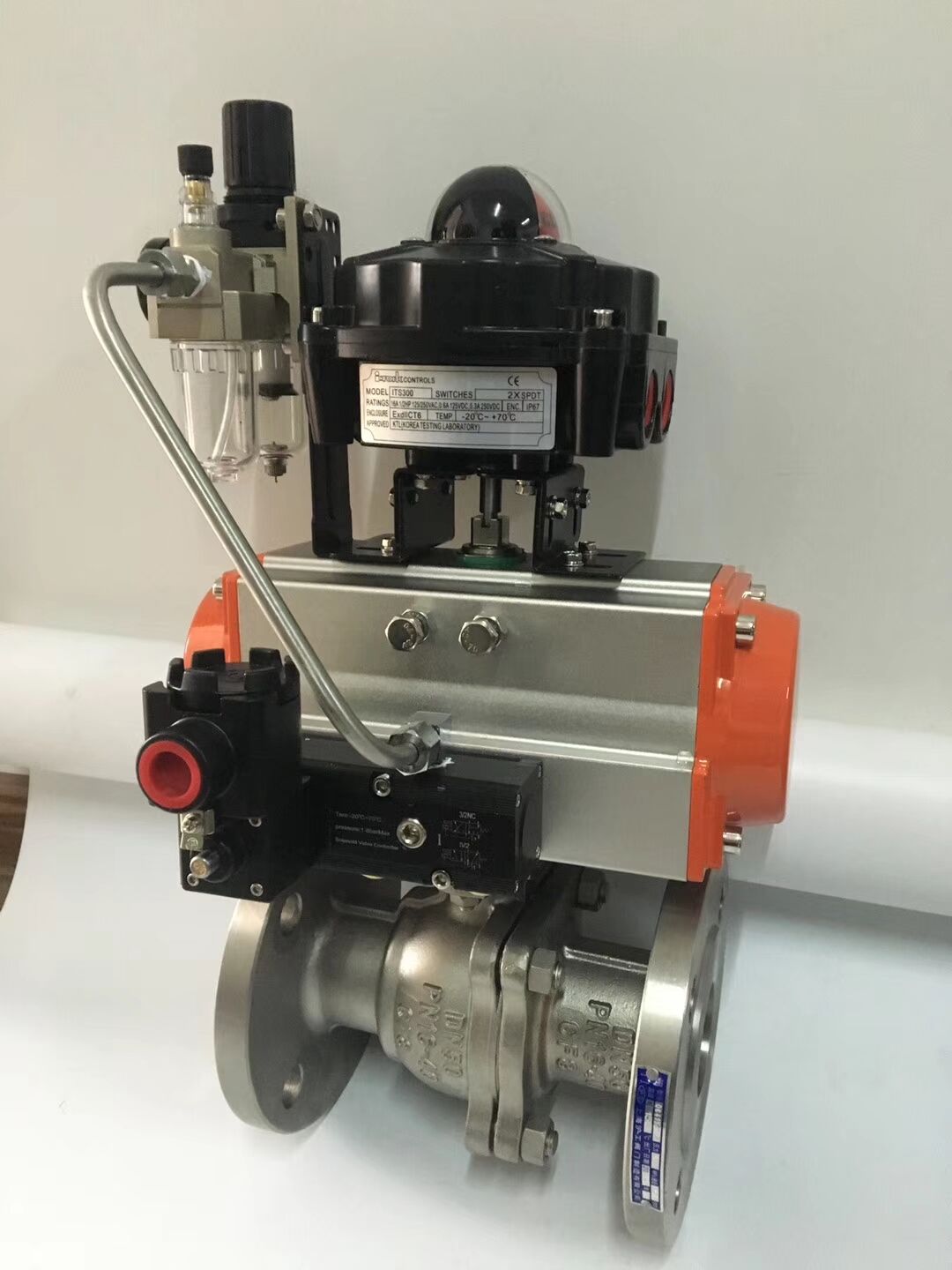

执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气、气动、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件
