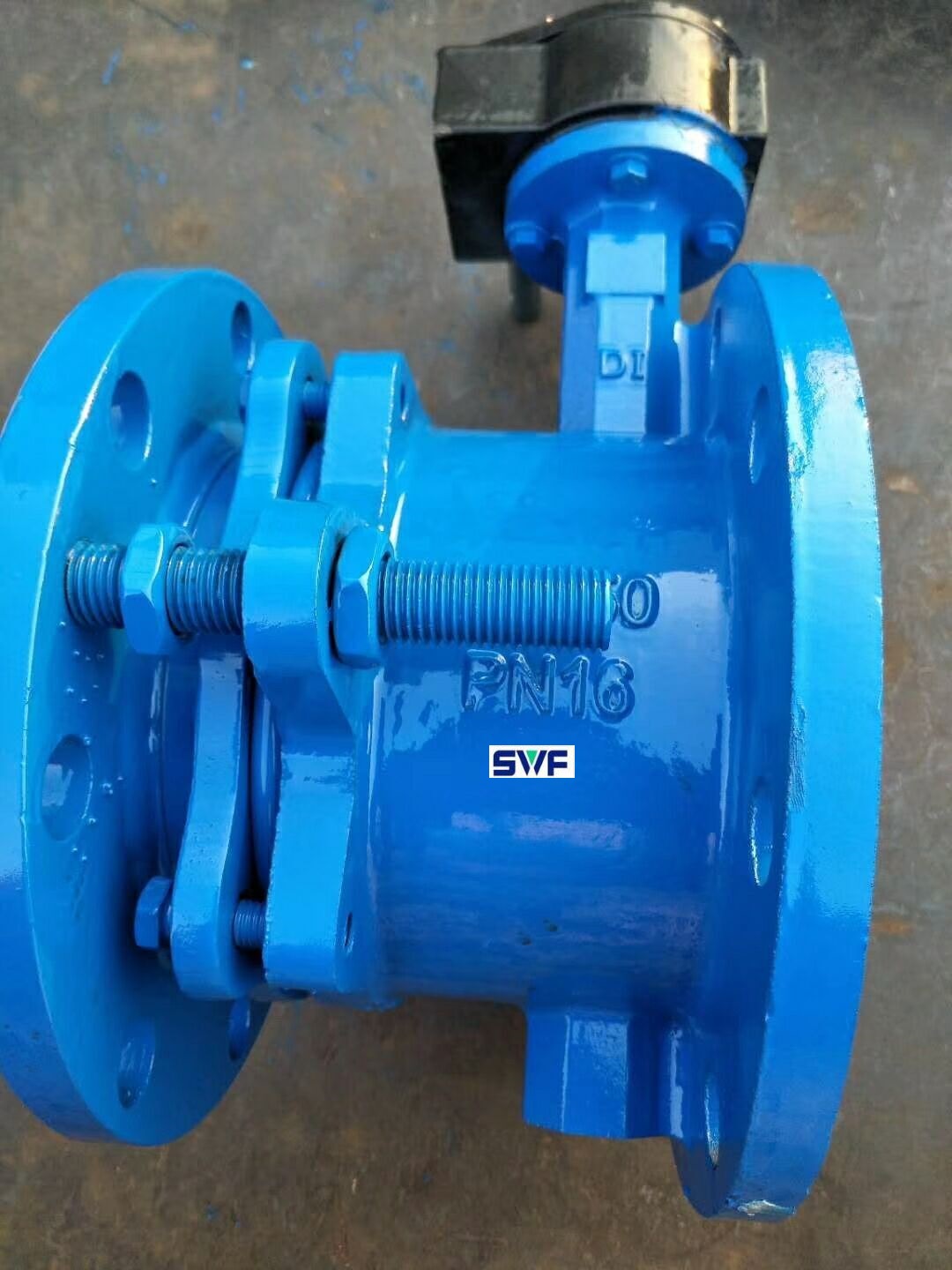

法兰式伸缩蝶阀

点击放大
产品型号:
SD341X
产品报价:
产品特点:
法兰式伸缩蝶阀应用于石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。
  SD341X法兰式伸缩蝶阀的详细资料:

法兰式伸缩蝶阀介绍;

法兰伸缩蝶阀、软密封蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在80℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。

法兰伸缩蝶阀为管道伸缩器和法兰蝶阀两种功能为一体,即能起到节流作用,又能解决温差所产生的内力的消除,即起到伸缩作用。法兰伸缩蝶阀可在任意位置安装,不受介质,流向的影响,常做阀门安装时两法兰间距的调节部件。因此,该伸缩法兰蝶阀可在电力、冶金,石油、化工、煤气、城市供热、水电造纸装置和管路中气体、液体、半流体以及固体粉末等介质的截断和调节。

目前 ,法兰伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。法兰伸缩蝶阀其密封形式多采用密封结构,密封材料为橡胶,由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种法兰伸缩蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了法兰伸缩蝶阀的密封性能及延长使用寿命的优点。

法兰式伸缩蝶阀特点:
1、设计新颖,结构独特;
2、体积小,重量轻;
3、操作轻便省力,启闭迅速;
4、密封部位能调节和更换,密封性能可靠,流阻小,节能。

主要外形尺寸:


规格DD1D2LmaxLminH1H2N-Фd
1002201801562161741101708-Ф18
1252502101842321861231828-Ф18
1502852402112391941402108-Ф22
2003402952662642141702388-Ф22
25039535031929623519527012-Ф22
30044540037030025022230012-Ф22
35050546042932027025233016-Ф22
40056551548033228228536816-Ф26
45061556553035530531040220-Ф26
50067062058236531533743820-Ф30
60078072568242034039349024-Ф30
70089584079444639645055824-Ф33
800101595090147642651562528-Ф33
90011151050100150645656068528-Ф33
100012301160111251646661075028-Ф36




安装维护说明:
1、在安装前必须平放,切勿随意磕碰。
2、出厂时结构长度为小长度,安装时,拉至安装长度(即设计长度)。
3、当管道间长度超过伸缩阀长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩器。
4、可在任意位置安装,做温度补偿用,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出,支架的支承力按右列公式计算,运行
时严禁将支架卸掉。
5、不做温度补偿时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对 称夹紧伸缩蝶阀以防止伸缩管拉出,损坏伸缩蝶阀及管道装置或建筑物。螺
栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行时限位螺栓晋严禁卸掉(螺栓另配)。
6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
7、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩蝶阀两端管道必须同心,管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺检。
9、伸缩蝶阀伸缩部分不得安装在管道拐角处或管道末端。

【郑州市三维阀门】-郑州市三维阀门-销往全国各地:北京,天津,重庆,上海,河北,山西,辽宁,吉林,黑龙江,江苏,浙江,安徽,福建,江西,山东,河南,湖北,湖南,广东,海,四川,贵州,云南,陕西,甘肃,青海,石家庄,郑州,武汉,长沙,南京,南昌,沈阳,长春,哈尔滨,西安,太原,济南,成都,西宁,合肥,海口,广州,贵阳,杭州,福州,台北,兰州,昆明,拉萨,银川,南宁,乌鲁木齐,呼和浩特,温州,永嘉,瓯北,包头,聊城,潍坊,宜昌,烟台,齐齐哈尔。

质量承诺:
1.在客户正常的储运、使用条件下,因产品的制造质量问题而不能正常使用时,提供三包(保修、包退、包换)服务。

2.在接到质量信息反馈时,将在24小时内提出处理意见,赶到现场处理问题,待正常运转后,再分析原因,明确责任。

3.为出厂产品提供必要的技术文件和产品合格证书。

4.根据客户需求或协议及时提供备品、备件和安装、调试、维修服务及对客户有关人员进行技术培训。

5.大型工程项目,将根据招标文件的要求组织生产、测试、检验,并配合客户现场验收。

6.严格按照IS09001标准组织原材料、零部件的采购和产品的生产、检验。
