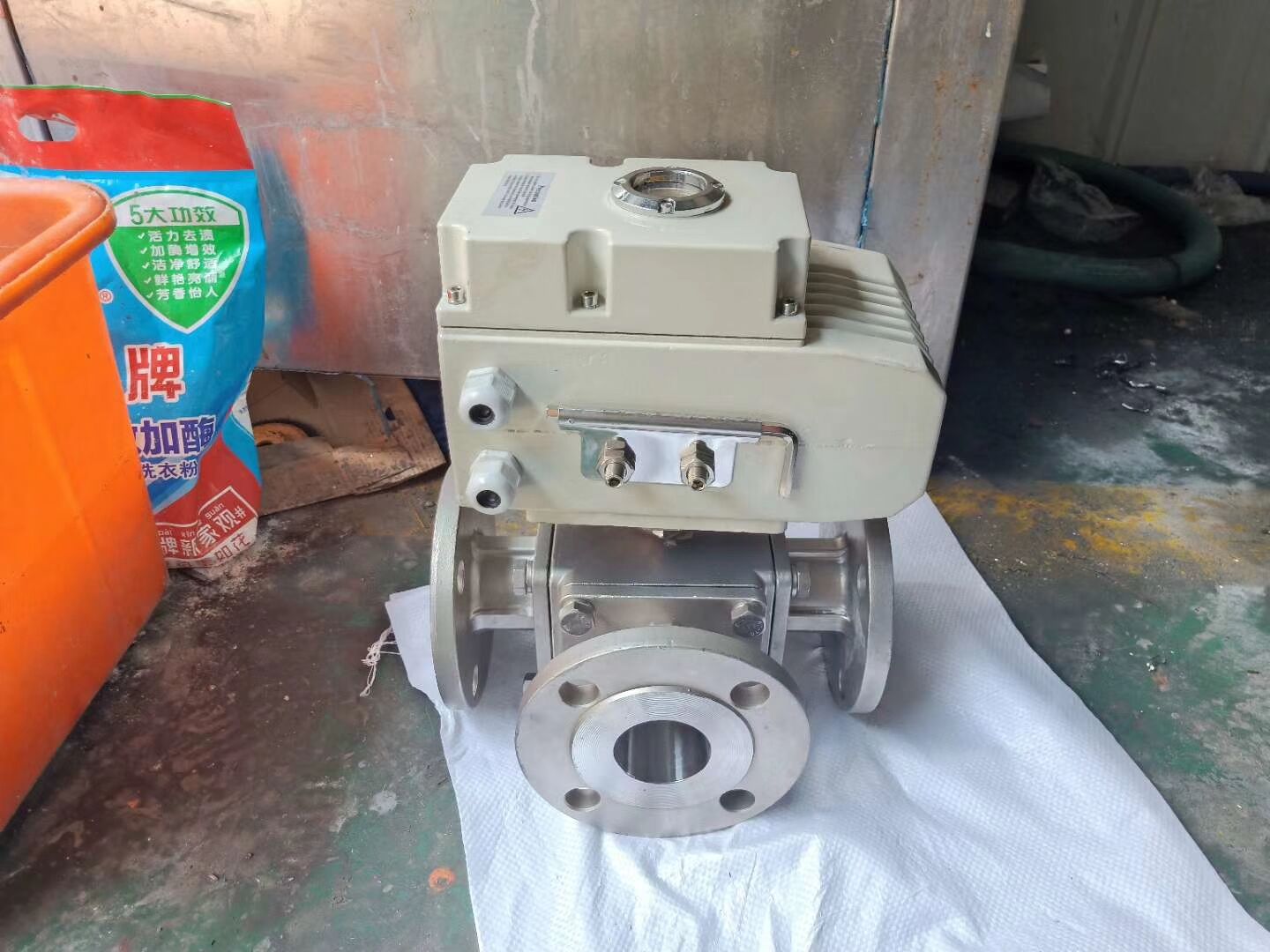

电动智能T型三通球阀

描述:电动智能T型三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

  • 产品型号:山西
  • 厂商性质:生产厂家
  • 更新时间:2024-03-04
  • 访问量:748
产品详情/ PRODUCT DETAIL

标题:电动智能T型三通球阀

产品概述

电动智能T型三通球阀介绍:

电动三通球阀是电动执行机构和三通球阀组成。通过改变球芯与管道的相对位置,可以对三条管路流体实行不同的组合控制。该产品以220V单相交流电为动力源,接受控制系统(或操作器)来的220V开关信号,并通过单相电源切换驱动可逆单相齿轮减速电机,按规定的组合要求,使球阀实现对管路流体的换向作。电动三通球阀分T型跟L型,T型三通可使三路正交的管道互相连通,即起分流(合流)作用,也可使其中两条管道连通而切断另一条管道;L型三通只能连通互相正交的两条管道或切换方向,即起分配作用。

电动智能T型三通球阀主要性能参数:
1.执行电源:交流AC24/AC110V/AC220V/AC380V,直流DC24V/220V等。
2.运行时间:15S/30S/60S/100S。
3.输出扭矩:30-2000N.M。
4.电路控制:开关型A;调节型E;无源触点型B。
5.转动角度:0~90°C。
6.防护等级:IP67。
7.防爆等级:ExdIIBT4(可选)。
8.环境温度:-25°C~60°C(其他温度具体咨询)。
9.手动操作:机械手柄/手轮。
10.安装角度:任意角度。
11.壳体材质:铝合金压铸。
12.可选功能:过力矩保护装置及加热除湿器等。


电动三通球阀配套阀体主要技术参数:
1.阀门类型:T型;L型
2.阀门型号:Q914/Q915/Q944/Q945等
3.连接方式:法兰,内螺纹等
4.公称压力:0.6~6.4Mpa,150~300LB等。
5.公称通径:DN15~DN250mm
6.阀体材质:铸钢WCB,不锈钢304/316/316L等。
7.密封材料:PTFE及金属密封材料等。
8.适用温度:PTFE≤150°C,金属密封≤425°C。

1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用*的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用计算机单片及智能控制软件直接接收计算机或工业仪表等输出的(不锈钢电动球阀作为上海博球阀门的主要产品)标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。

电动三通换向阀产品特点
1.三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
4T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

功能选项 (可选)

防 爆 型: 防爆等级:dⅡBT3/T4

信号反馈: 有源信号、S无源信号

带加热器: 可在潮湿环境中干燥执行器内元件(可选)

手动功能: 电动执行器带有手动开阀、关阀功能

塑料三通球阀品牌有:FIP、TKD

连接方式有:由令、螺纹

塑料球阀口径分DN和d,如DN25-d32

有源电动执行器与无源的区别

电动装置一般分标准电动头,无源电动头,和智能电动装置三种。

标准阀门电动装置就是有源,直接靠220V开关控制阀门的开关

无源电动装置就是在220V下,靠输入的开关信号控制阀门的开关

智能型电动装置是DC12V,是靠单片机控制工作了,有输入信号,还有输出反馈信号。
