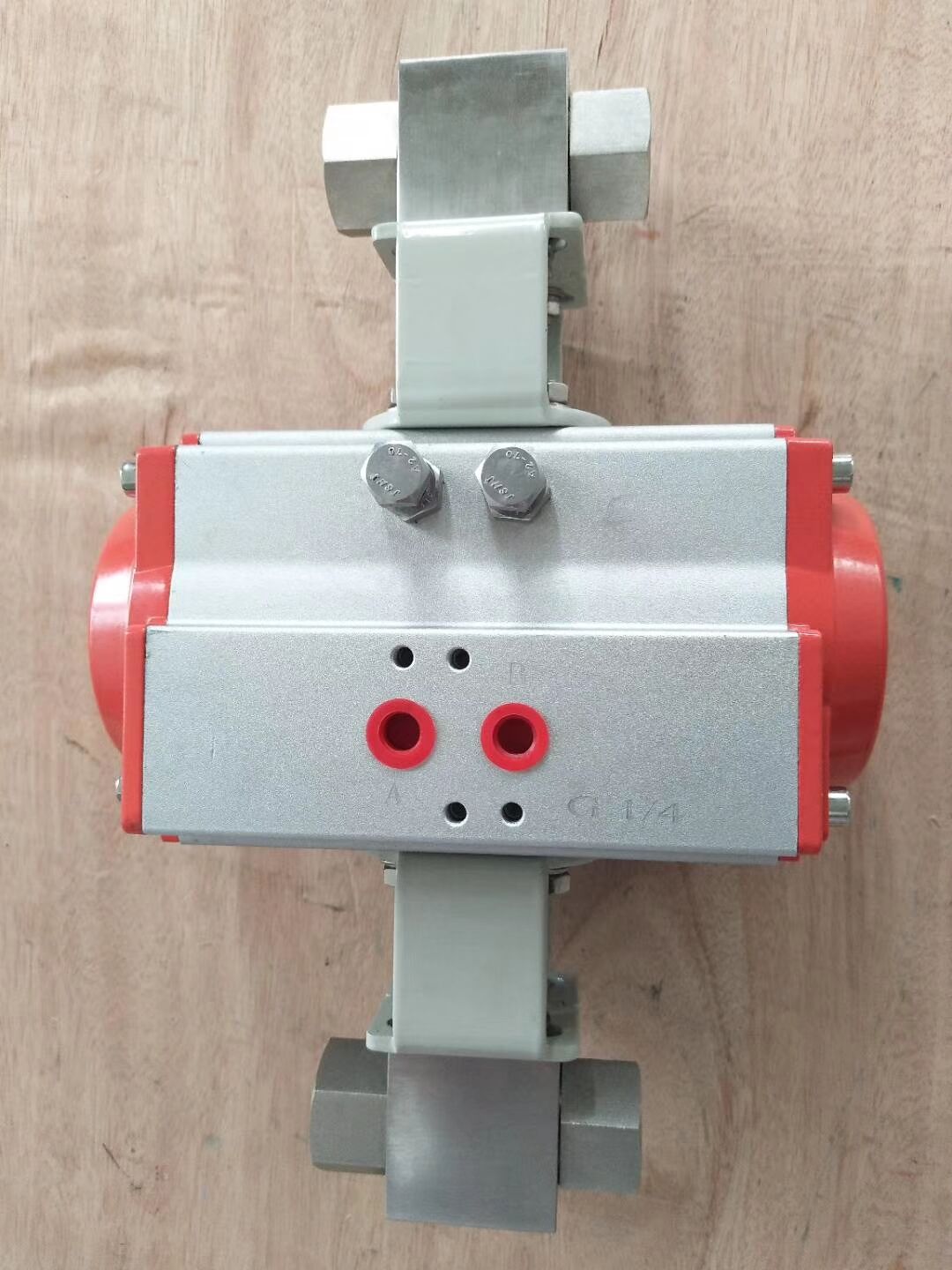

气动内螺纹球阀

点击放大
产品型号:
产品报价:
产品特点:
气动内螺纹球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
  气动内螺纹球阀的详细资料:

气动内螺纹球阀介绍:

气动内螺纹球阀是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。

气动三片式丝扣球阀体积小,是由三部分阀壳组成,由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,而直接拆卸四只螺栓,阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。

气动内螺纹球阀优点:

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。



技术参数和性能

GTD/ATD气动执行机构技术参数Q611F气动三片式球阀阀体参数

类   型双作用活塞式、弹簧复位式公称通径DN15~100mm

气源压力双作用:2-8bar/单作用:4-8bar公称压力PN1.6、2.5、4.0、6.4MPa

输出力矩双作用:4N·M~10560N·M阀轴材质不锈钢

单作用:7N·M~2668N·M阀体材质碳钢、304/316/316L不锈钢

工作温度常温型:-20℃~80℃(叮腈橡胶O型圈)球体材质304/316/316L不锈钢

高温型:-20℃~160℃(氟橡胶O型圈)阀座密封PTFE、PPL、金属密封

动作范围0~90°±5°温   度PTFE≤180℃、PPL≤350℃、金属密封≤450℃

接口螺纹GTD40~GTD83/ATD50~ATD88    G1/8″结构型式三片式、对焊式、承插焊式、二片式

GTD110~GTD350/ATD100~200   G1/4″适用介质水、石油、酸类、粘性流体、浆料介质等

阀位信号定位器:4~20mA/回信器:全开全关信号特   点结构紧凑、体积小、流通能力大。

【郑州市三维阀门】-郑州市三维阀门-销往全国各地:北京,天津,重庆,上海,河北,山西,辽宁,吉林,黑龙江,江苏,浙江,安徽,福建,江西,山东,河南,湖北,湖南,广东,海,四川,贵州,云南,陕西,甘肃,青海,石家庄,郑州,武汉,长沙,南京,南昌,沈阳,长春,哈尔滨,西安,太原,济南,成都,西宁,合肥,海口,广州,贵阳,杭州,福州,台北,兰州,昆明,拉萨,银川,南宁,乌鲁木齐,呼和浩特,温州,永嘉,瓯北,包头,聊城,潍坊,宜昌,烟台,齐齐哈尔。

质量承诺:
1.在客户正常的储运、使用条件下,因产品的制造质量问题而不能正常使用时,提供三包(保修、包退、包换)服务。

2.在接到质量信息反馈时,将在24小时内提出处理意见,赶到现场处理问题,待正常运转后,再分析原因,明确责任。

3.为出厂产品提供必要的技术文件和产品合格证书。

4.根据客户需求或协议及时提供备品、备件和安装、调试、维修服务及对客户有关人员进行技术培训。

5.大型工程项目,将根据招标文件的要求组织生产、测试、检验,并配合客户现场验收。

6.严格按照IS09001标准组织原材料、零部件的采购和产品的生产、检验。



产品相关关键字: 气动三片式丝扣球阀 气动不锈钢丝口球阀 气动高平台球阀 气动内丝球阀 气动3PC内螺纹球阀
